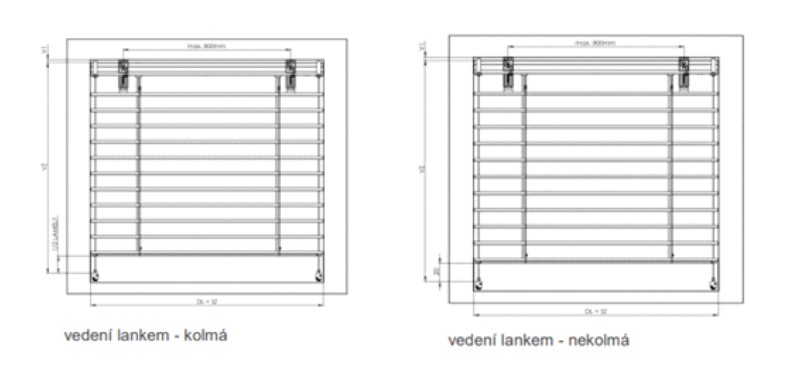

SZ - šířka žaluzie
VZ - výška žaluzie
DL - délka lamely
VL - délka vodící lišty
VL = VZ - 65 mm
V1 = výška držáku žaluzie

Šířku i výšku měříme minimálně ve třech místech. Výrobní rozměr žaluzie je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní ostění, včetně parapetů. Způsob zaměření věnkovních žaluzií je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzultovat na staveništi. Jsou možná i jiná specifická řešení.

Horní profil je v případě ovládání motorem zkrácen o 5 mm. V případě ovládání klikou je délka horního profilu závislá na posunutí převodovky. Poloha převodovky (možné pousunutí) v horním profilu závisí na konkrétním osazení rámu okna, ostění. Rozteč žebříčku závisí na volbé ovládání (pohybuje se v rozmezí 50 - 200 mm)

POZOR! Pro šikmé žaluzie udáváme všechny dostupné parametry. (Šířka, větší výška, měnší výška, délka přepony) Šikmé žaluzie se vyrábějí pouze v motorové variantě s lankovým vedením, které vyžaduje specifické napínání.

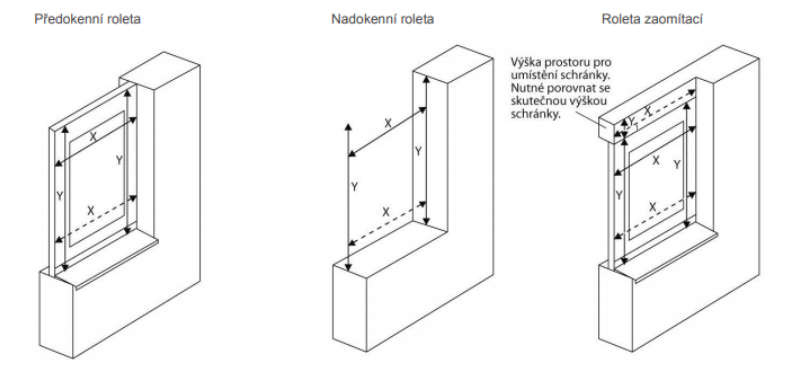

OBJEDNACÍ ROZMĚRY JSOU ROZMĚRY HOTOVÉ ROLETY
Šířka rolety = X
Výška rolety = Y

Šířku i výšku změříme vždy minimálně ve třech místech. Výrobní rozměr rolety je vždy nejmenší naměřená hodnota. Zásadně zaměřujeme až po osazení stavebního otvoru rámem, příp. oknem až je dokončeno venkovní i vnitřní oštění, včetně parapetů. Způsob zaměření venkovních rolet je natolik specifická záležitost, že technickou stránku doporučujeme vždy konzulovat na staveništi. Jsou možná i jiná specifická řešení.

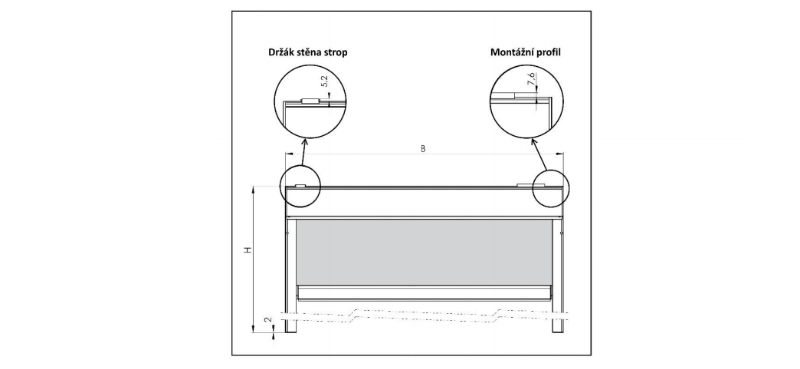

Konečná šířka B = vzdálenost mezi bočnicemi.
Konečná výška H = výška včetně boxu a koncovek vodících lišt (tloušťka koncovek vodících lišt = 2 mm) vyjma držáku stěna/strop nebo vyjma montážního profilu.

Roletu je možno umístit do otvoru nebo před otvor (na strop nebo na stěnu). Šířku a výšku rolety měříme tímto způsobem:

Samostatné rolety:

• B - Délka boxu - hodnota je vždy stejná jako šířka Š - Pro LAR30 a LAR30mp je vždy 0
• Š - Šířka rolety při upevnění do otvoru - Měří se skutečná šířka otvoru, do objednávkového listu se uvádí hodnota o 5 mm menší, než je skutečná šířka otvoru. Pro zjištění skutečné šíře zastínění je nutné odečíst mezery viz. další odstavec.
• Š - Šířka rolety při upevnění na otvor - do objednávkového listu se uvádí zpravidla šířka o 200 mm větší, než je skutečná šířka otvoru. Pro zjištění skutečné šíře zastínění je nutné odečíst mezery viz. další odstavec.
• B1 - Vždy 0
• C - Vždy 0
• V - Výška - Měří se celková výška včetně horního profilu

• B - Délka společného boxu při upevnění do ovoru - Měří se skutečná šířka tovoru, do objednávkového listu se uvádí hodnota o 5 mm menší, než je skutečná šířka otvoru.
• B - Délka společného boxu při upevnění na otvor - do objednávkového listu se uvádí zpravidla délka o 200 mm větší, než je skutečná šířka otvoru.
• Š - Šířka jenotlivé rolety - pro zjištění skutečné šíře zastínění je nutné odečíst mezery viz. další odstavec.
• B1 - Mezera od kraje boxu či předchozí rolety
• C - Mezera mezi poslední roletou a koncem boxu - kontrolní rozměr.
• V - Výška - Měří se celková výška včetně horního profilu.

Do jednoho boxu je možné umístit maximálně 5 samostatných, na sobě nezávislých rolet.
Maximální šířka jednoho společného boxu je 5700 mm.
Jednotlivé rolety je možné umístit v boxu kamkoliv.
Možnosti jednotlivých rolet jsou stejné jak v případě samostatných rolet.

Vyměřuje se šířka a výška světlosti otvoru, do kterého se bude síť vkládat. Hloubka rámu okna pro osazení síta = výška klipu. Měření provádíme ve třech bodech, uvedeme nejmenší hodnotu. Sítě vyrábíme od 300 mm do 2000 mm šířky a od 300 mm do 2000 mm výšky.
Pro nejpřesnější určení rozměrů síta a hloubky rámu okna (klip) doporučujeme použít vzorový rámeček konkrétního síta (C2). Šířka profilu rámu sítě pro typ C2 je 31 mm včetně límce. Rozměr profilu je 31 x 11 mm. Rám sítě zasazuje do světlosti rámu 20 mm o kraje rámu okna.

Montáž se provádí pomocí otočných klipů z interiéru a nevyžaduje jakékoliv vrtání či narušení okenního rámu. Jejich otočením upevníme síť v rámu. Otočné klipy jsou nýtovány k rámu a jejich výška je dána hloubkou rámu okna pro osazení sítě.
Při rozměru sítě větší než 1200 mm doporučujeme přidat výztuhu. Toto doporučení platí pro délku i šířku sítě.

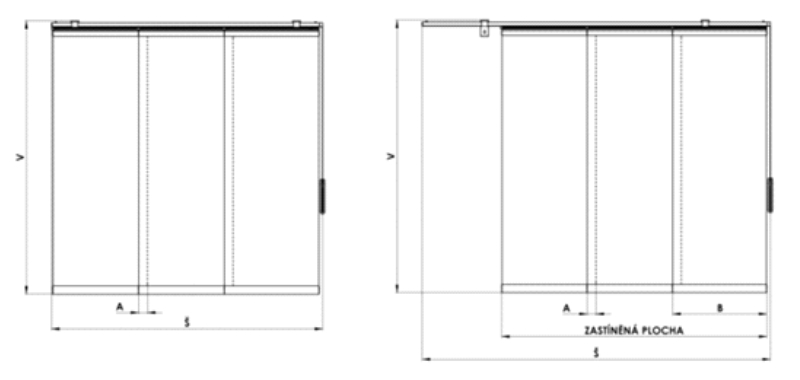

Japonské panelové stěny jsou určeny k montáži do okenního otvoru (strop) nebo před okenní otvor (stěna)

Š: celková šířka stěny (mm)
Šířku japonské panelové stěny vyrábíme s přesností na milimetry od šíře 1000 mm do 5800 mm s tolerancí ± 1 mm.

V: celková výška včetně nosného profilu (mm)
Výšku japonské panelové stěny vyrábíme s přesností na milimetry od výšky 1000 mm do 3200 mm s tolerancí ± 1 mm.
pozn.: U výšky nad 2700 mm je nutné konzultovat váběr látky s výrobcem.

A: překrytí látek (mm)
Standardní rozměr pro překrytí lýtek je 50 mm.

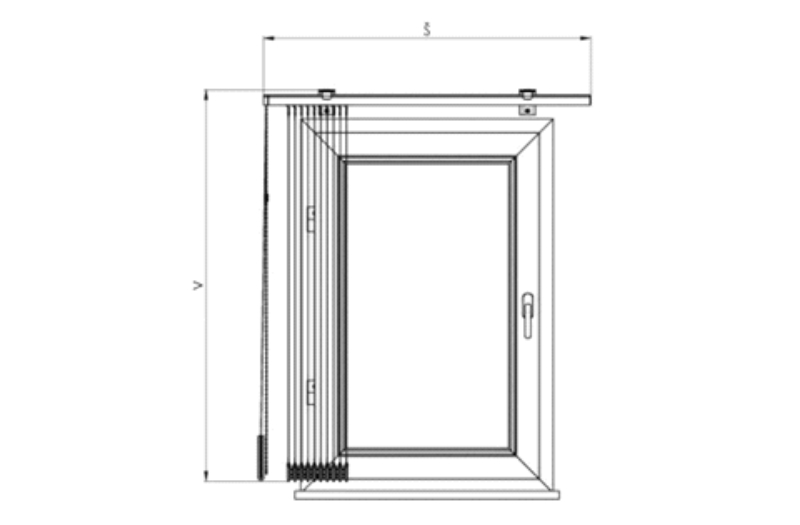

Vertikální je možno umístit do otvoru nebo před otvor (na strop nebo na stěnu)
ŠÍŘKU A VÝŠKU VERTIKÁLNÍ ŽALUZIE MEŘŘÍMĚ TÍMTO ZPŮSOBEM:
Š ... (šířka)
a) upevnění do otvoru
Měří se skutečná šířka otvoru, do objednávkového listu se uvádí hodnota o 5mm menší než je skutečná šířka otvoru.
b) upevnění na otvor
Do objednávkového listu se uvádí zpravidla šířka o 200 mm větší než je skutečná šířka otvoru
Vertikální žaluzie vyrábíme s přesností na milimetry do šíře 6 000 mm.

a) výška parapetu
Od skutečné celkové výšky se odečítá 10 až 30mm, tato se pak uvede do objednávkového listu.
b) výška k podlaze
Od skutečné celkové výšky se odečítá 30 - 50 mm, tato se pak rovněž uvede do objednávkového listu.

A: překrytí látek (mm)
Standardní rozměr pro překrytí látek je 50 mm.

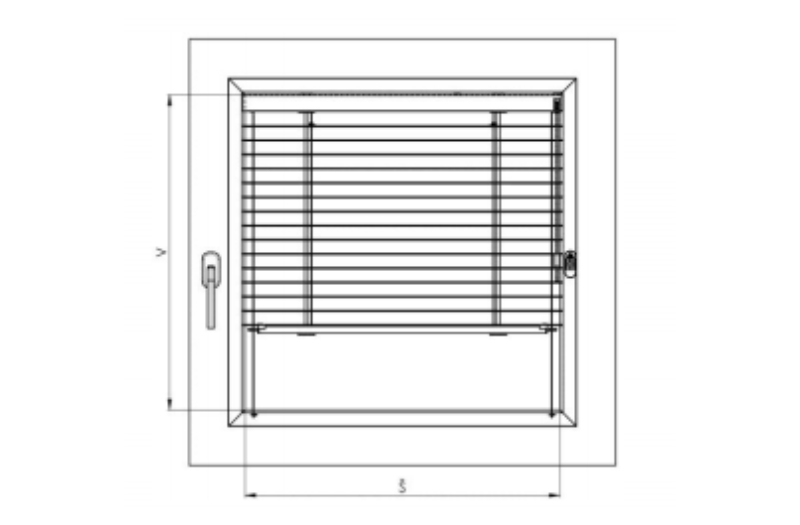

Š …… (šířka) měříme těsně u skla od levé vnitřní hrany zasklívací lišty k pravé vnitřní hraně zasklívací lišty včetně případného gumového či silikonového těsnění. Měříme ve třech místech okenního křídla: nahoře, uprostřed a dole, a pro výrobu a objednávku žaluzie udáváme nejmenší naměřený rozměr. Standardní rozměry pro šířku Plissé VS2 jsou uvedeny v tabulce s tolerancí ± 1 mm. Rozměry mimo stanovené limity je nutno konzultovat s výrobcem.

V …… (výška) měříme obdobně jako šířku na třech místech včetně těsnění. Udáváme však tentokrát největší naměřený rozměr, který zapíšeme do objednávkového formuláře. Standardní rozměry pro výšku Plissé jsou uvedeny v tabulce s tolerancí +20 mm. Rozměry mimo stanovené limity doporučujeme opět konzultovat s výrobcem.
